海底電纜（以下簡稱海纜）在線監測主要分為路由在線監測與本體在線監測，前者主要包括水上與水下監測兩方面。水上監測通常利用海事部門的船舶自動識別系統（AIS）和船舶交通服務（VTS）等手段，實時監測海纜路由區域的船只與障礙物，防止過往船只在海纜路由區域內拋錨。同時，為彌補上述系統漏報率高、被動接受等缺陷，還可采用岸基雷達系統進行協同監視。
近年來，隨著大批新技術、新裝備的涌現，路由在線監測也衍生出新領域，如基于無人機、自主式水下航行器（AUV）等的路由監測系統，并逐漸得到應用。海纜近岸段監測主要包括紅外觀測、高清視頻監測等，可為上述監控手段提供近岸段補充。海纜本體在線監測通過與海纜復合或捆綁光纖作為傳感器，在線監測并記錄海纜應力、應變、工作溫度和振動等參量，評估海纜運行狀態。
海纜溫度、振動、應力在線監測技術
分布式光纖在線監測技術
分布式光纖在線監測是一種比較成熟的分布式測量技術，通常包括后臺主機和測量光纖，光纖在測量系統中既作為傳感器，又作為信號傳輸通道。通過在海纜沿線敷設光纖，實時監測全線海纜的溫度、振動、應力的分布情況。分布式光纖在線監測技術具有抗電磁干擾、耐高壓、尺寸小等優點，在實際應用中效果較好，尤其是溫度測量具有良好的準確度，這對提高海纜線路的有效傳輸容量具有重要作用。
光纖測量技術起源于20世紀70年代，主要利用拉曼散射、布里淵散射和瑞利散射等現象實現傳感功能，光纖中光的散射示意圖見圖1。目前，國外已研究出先進的光纖監測技術，如基于支持向量機（SVM）、單斜坡法、模式識別等手段的海纜溫度、振動與應變等信號監測，取得顯著進展，并在海纜項目中得到廣泛應用。同時，國內的國網電科院、南網科研院、各大高校等也已成功研制出各種分布式光纖測量系統并投入運行。通過分布式光纖測量系統對海纜運行狀態進行在線監測，可以發現海纜運行期間導體溫度過高、外力破壞引起的振動和應力變化等異常信息。監測結果對于監測海纜的健康狀態、準確預測和實時調整海纜輸送容量具有重要指導作用。

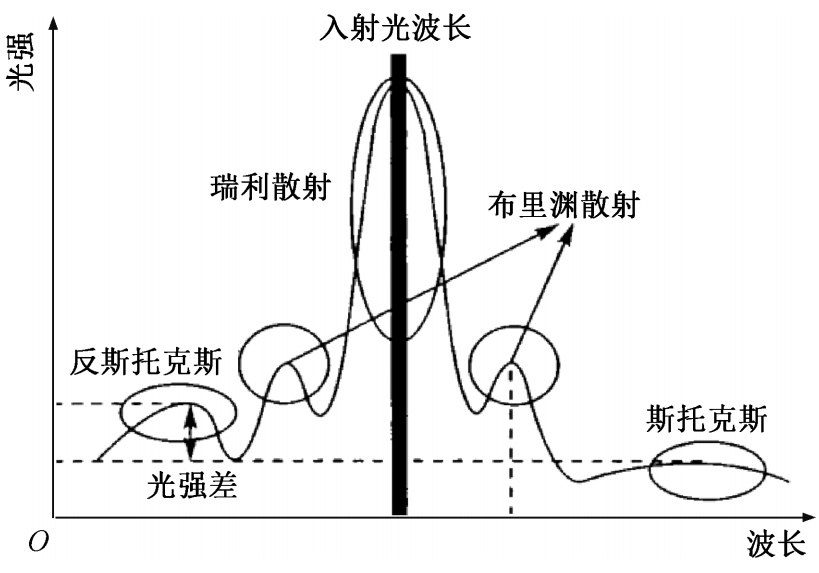

圖1 光纖中光的散射示意圖
分布式光纖測量系統的應用主要包括兩種形式：在海纜敷設線路上同時敷設測量光纜和在海纜制造時復合測量光纖。目前，國內110kV及以上的海纜項目大多加裝了分布式光纖測量系統，對于新敷設的超高壓海纜線路，通常要求敷設光纖系統。國外尤其是歐洲的海纜項目，基本采用在海纜內部集成光纖或光纜的形式。捆綁式敷設所使用的光纜均是單獨設計和制造，具有機械強度較高、安裝和運行過程中不易損壞等優點，缺點是測量準確度比復合式低。
國內外實踐經驗表明，分布式光纖測量系統仍存在空間分辨率較低（米級）、測量距離受限（基于拉曼散射的光纖傳感器，測量距離約為10km；基于布里淵散射的光纖傳感器，測量距離約為25km）、受光纖敷設方式影響較大等不足，需在后續的研究和工程實踐中解決。
光纖光柵測量
光纖光柵屬于波長調制型光纖傳感器，利用光纖的光敏性特征，形成空間相位光柵，通過調制布拉格光柵中心波長獲取傳感數據。光纖光柵具有質量小、體積小、耐腐蝕、抗電磁干擾、性價比高等優勢，可進行連續高分辨率溫度測量，適合在惡劣工況下運行。
作為新型溫度監測技術，分布式光纖光柵溫度傳感器具有易安裝、精度高、穩定可靠等優勢，可實現長距離大范圍多點測量。
國外的光纖光柵測量技術發展較早，相比國內的研究更加成熟。目前，國內的部分海陸纜項目采用了國外設計生產的光纖光柵測量系統，運用效果良好，但系統造價與使用成本較高；同時，國內的一些廠家也在與高校、科研院所等機構合作進行相關領域的研究，并取得了一些進展。但總體上，國內的研究成果仍不太成熟，還有很大的提升空間。
紅外熱成像測量技術
紅外熱成像技術是電力設備溫度檢測的重要手段，原理是通過檢測設備的紅外輻射能量，將能量分布圖形反映在紅外探測器的光敏元件上，以推斷設備的溫度，進而判斷設備是否存在缺陷。電纜設備在運行時易產生電流致熱和電壓致熱，電流致熱的主要發熱點為電纜終端出線與其他設備的連接點；電壓致熱主要表現為局部放電和介質損耗導致的發熱，典型部位為電纜終端應力錐。
紅外熱成像測量技術是一種比較成熟的監測方法，與其他測量方式相比，其最大的優點是可以對設備進行非接觸式測量。電纜設備的紅外診斷已積累大量經驗，目前，行業內已發布紅外測量和紅外診斷的標準DL/T 664-2016《帶電設備紅外診斷應用規范》。針對電纜終端漏油、異常發熱等缺陷的紅外測量，國內外的研究人員均進行了分析研究，并取得顯著進展。另外，各電力運行單位也逐步建立了設備的紅外測量檔案庫，在歷史數據的基礎上，紅外測量將發揮更大的診斷價值。
紅外熱成像測量技術的不足主要為測量時易受外部環境因素的干擾，不能全天候測量，同時也不適用于直埋海纜本體和電纜附件內部缺陷的檢測。
海纜局部放電量與海纜絕緣狀態密切相關，其變化表明絕緣可能存在危及海纜安全可靠運行的缺陷。通過檢測交聯聚乙烯（XLPE）絕緣海纜的局部放電信號，可有效評估海纜絕緣老化情況。目前，監測局部放電的途徑較多，主要包括電容耦合法和電感耦合法。
電容耦合法
電容耦合傳感器是在局部放電信號引起的電場中耦合能量，獲得電壓信號，可安放在海纜金屬屏蔽層內，具有受外界電磁干擾小、穩定性高、可靠性高、結構簡單等特點，同時也可以在每組接頭處安裝電容耦合傳感器，這種準分布式結構可對局部放電進行定位，但缺點是制造過程較為嚴格與繁瑣，須確保保護套的抗變形能力與防水性能。
該技術應用于海纜時，電纜長度過長會導致傳感器檢測信號衰減嚴重，測量精度大幅下降，通常電容耦合法僅在應用于登陸段時具有良好效果。
電感耦合法
電感耦合法的原理是將線圈繞在流過放電信號的導體上產生感應電勢，反映局部放電信息。羅高夫斯基線圈是一種最典型的電感耦合傳感器，其工作頻率范圍可達10~30MHz，能較好地滿足現場局部放電測量要求。電感耦合傳感器最常用的安裝方法是直接卡在電纜接地線上，其結構簡單，安裝更換方便，但容易受現場信號干擾影響。由于海纜兩端通常直接接地，這種方法往往只能測量終端附近一定范圍內的局部放電，無法監測整個路由的局部放電。
局部放電信號弱、波形復雜、受外部影響大等問題，是實現局部放電在線監測的主要障礙，難點是抑制干擾、信號識別和數據處理，解決方法是將完善的硬件技術和先進的數學方法相結合。目前，國內外專家們試圖通過軟硬件方法抑制干擾，主要方法有差動平衡法、脈沖極性鑒別法、模擬帶通濾波器、數字濾波技術和小波分析等。
當海纜為單芯結構且電壓級別較高時，金屬護套會產生較高的感應電壓。為限制感應電壓，對于長度較短的海纜，可在兩端將金屬護層直接接地；當海纜長度較長時，往往將金屬護層外的聚乙烯護套改為半導電護套，防止護套承受高壓甚至擊穿。但目前仍有一些海纜未采用半導電護套，若護套擊穿或破損，將導致海水沿缺口浸入金屬護層表面，對其造成腐蝕，因此在線監測護套所承受的電壓至關重要。
護套電壓在線監測方法通過在海纜兩端接地線上安裝工頻電流互感器，監測接地環流固定值和反饋?zhàn)兓狄员O(jiān)測護套電壓，現國內多家科研院所及相關單位均對該方法進行了研究和實踐。接地電流監測是評估海纜護套狀態的重要方式，也是未來海纜在線監測技術體系中的重要一環。
研究表明，tanδ隨著絕緣老化程度的增大而增加，實時測量tanδ，可判定海纜絕緣狀況。
tanδ在線監測法的原理是檢測兩個正弦波過零點的時間差，根據時間差和頻率獲取相位差。該方法對過零點檢測設備的穩定性和檢測精度要求很高，同時對檢測信號要求也較高。但tanδ僅能反映絕緣整體性能的好壞，不能反映因老化、受潮等因素引起的絕緣劣化，因此該方法并未得到大范圍推廣。
基于AIS的海纜綜合監控系統
該系統以AIS為基礎，利用電子海圖對海纜路由沿線劃定警戒區域，通過軟件開發實現對進入警戒區域后停留或是疑似停留的船舶自動報警提示（報警信息同時記錄在數據庫中，可供查詢）；同時記錄進入禁錨區的船舶的實時航行軌跡，并自動生成該區域可疑船舶列表?；贏IS的海纜綜合監控系統的相關信息是通過無線傳輸模塊以點對點的方式傳輸至各光纖熔接點，再通過電力通信光纖將數據傳回電力局海纜監控中心。此外系統還能自動調用視頻監控對該區域進行實時現場圖像監視。
基于AIS的海纜綜合監控系統集成計算機、無線通信、全球衛星定位、電子海圖等技術，實現了對海纜的全天候監控。通過集成各類信息，實現對海纜路由區域船舶異常狀況的主動報警，并將國際電子海圖標準IHO S-57應用到海纜領域，實時更新電子海圖數據。
系統自動接收海纜保護區的過往船舶信息，當發現有船舶處于海纜保護區內，并無法滿足系統規定的時間和速度時，將立即啟動報警程序。系統將自動定位到異常區域，重點監控異常船舶，并及時將情況反饋給有關部門，避免事故發生。在海纜警戒區域的海圖上，設置流量統計線，統計過往船舶數量，重點監控流量較大的區域。
現AIS已在國內的主要交直流海纜項目中得到廣泛運用，包括南澳±160kV直流海纜工程、舟山±200kV柔直輸電工程、如東交直流海纜工程等。
VTS系統及岸基雷達監測系統
雷達是通過發射電磁波，利用目標對電磁波的反射來發現目標并測定其所在位置和運動狀態的設備。岸基雷達監測系統具有受天氣影響小、覆蓋范圍廣等優勢，配合衛星監控、潛標監控、近岸監控等手段，可實現對海纜保護區的全時監控。由于AIS 系統不能覆蓋所有船只，因此雷達系統可以彌補覆蓋范圍的不足，并且在惡劣天氣下可以發現衛星難以發現的目標。
雷達系統主要由天線、發射機、接收機、信號處理機和終端設備等組成。利用岸基雷達監測系統，可以對海纜路由區域內活動的船只進行更精準的監測。海纜運營部門利用雷達數據，可以更好地防止船只在海纜路由區域內違規拋錨，同時對可能威脅海纜的船只事件進行預防，大大提高海纜保護水平。
此外，岸基雷達最重要的應用是VTS系統，該系統可提高船舶交通安全水平和交通管理效率以保護海纜設施。VTS系統以岸基雷達為主要探測設備，以數據處理設備為核心，通過通訊手段實時收發船舶交通信息。目前，VTS系統已廣泛應用于瓊州海峽500kV海纜工程等項目，極大提高了海纜運行狀態的監控水平。如何讓VTS系統在海纜在線監測體系中發揮更大的作用與優勢，提高VTS系統在海纜監測體系中的兼容性，仍需進一步深入研究。
基于潛標技術的洋流、波浪、潮汐監測
潛標是系泊在海面以下對海洋環境、海上活動等進行近距離監測的海上工作平臺。潛標以主浮體為依托平臺，采用外置或內嵌的方式安裝傳感單元，通過通信電纜或海面通信浮標傳輸數據，實現海洋離岸在線監測。海纜路由監測潛標系統主要用于洋流流速測量、海水溫度測量、視頻測量等。
洋流速度的測量可以有效監測海洋環境對海纜穩定性、加蓋保護物穩定性的影響，實時監測海纜的完整性。海水溫度的測量可以有效監測海水對海纜載流量的影響，也可以作為事故狀態下故障定位的輔助手段。水下視頻監測可直觀地監測海纜路由受外力破壞情況，隨著相關技術的快速發展，現可實現深水區耐水壓攝像、弱光區紅外攝像、高清攝像等功能，對于非法捕撈、違規拋錨等行為具有重要防范作用。
目前，國內外對于潛標的研究主要集中于潛標在海洋中的靜、動態力學分析，對于潛標在實際應用時的性能表現等方面的研究成果較少。
基于聲吶監測技術的探測與定位
由于電磁波和光波入水幾十米，甚至十幾米就迅速衰減，導致無法遠距離傳播，而聲波是海水中唯一能進行遠距離傳播的能量載體；另一方面，由于水下能見度極低，而水下目標光視覺信息的獲取需要較好的光照條件才能實現，因此聲吶探測在海纜監測中得到了廣泛應用。
聲吶是利用聲波在水中的傳播和反射特性，對水下目標進行探測、定位和通信的電子設備。由于不同物體反射聲信號的強度和頻譜信息是不一樣的，聲吶的接收設備將接收到的信息經過處理后，與數據庫里面的數據進行比對，就能判斷出所遇物體的性質和特征，甚至能判別其運動速度和方向，不同類型船只的回音類型及回波特性見表1。

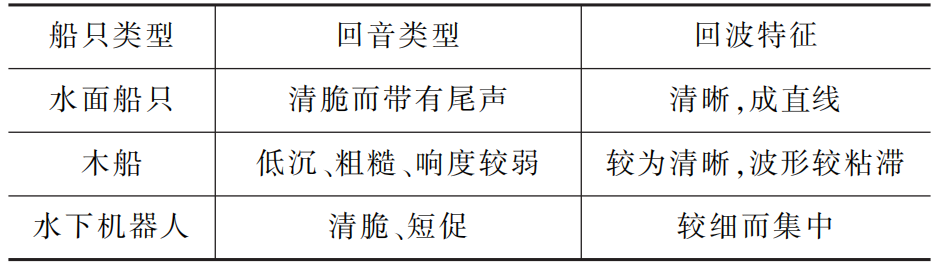

表1 不同類型船只的回音及回波特性
聲吶分為主動聲吶（回聲定位儀）和被動聲吶（噪聲測向儀），其中被動聲吶多用于常規海纜監測。對于基于聲吶的海纜在線監測系統，其供電系統需要鋪設專用的中低壓海纜，通信系統是通過專用的海底光纖將采集到的信號傳輸至監控中心。因此，在實際使用時，應結合通航、捕魚情況，合理布置聲吶點位，以達到技術性與經濟性合理優化的目標。
目前，國內外已有多款聲吶設備投入海纜監測的應用場景中，以集成于AUV和遙控潛器（ROV）等載體或海洋“拖魚”等形式使用。其中歐美廠家研制的聲吶設備具有工作深度深（2000m以上）、分辨率高（厘米級別）、抗干擾能力強等優勢，但造價和使用成本較高。近年來，國內的聲吶技術發展迅速，部分性能與國外同類產品相當，且成本更低，但產品的可靠性等指標仍存在差距，需進一步研究解決。
潛航器
潛航器體積小、結構緊湊、密封性好，適合深水作業，根據海纜埋深和海底狀況，水深至少可達100m，可抵抗相應水壓；工作海域水流流速大，潛航器可在不大于2節的流速下工作；潛航器的水中浮力可調，分為正、負、零浮力，以滿足不同工況時的需求；潛航器既可由線纜拖拽式供電，也可由自帶高能電池蓄電工作，在緊急情況下還具備自控飄浮并報警等功能。
潛航器自配姿態傳感控制儀器，埋深測量儀，溫度、壓力、深度傳感器等，能實現對海纜路由的視頻監測、坐標和埋深檢測、環境參數測量等多種功能。近年來，不少發達國家陸續進行了利用潛航器自動跟蹤監測海纜運行狀態的工作；同時國產潛航器已經同全球定位系統（GPS）和北斗定位系統相兼容，具有相當高的水下定位精度，可滿足應用要求。
基于無人機的海面全時自動巡航巡檢
近年來，國產無人機技術有了長足發展，在海纜巡視或應急處置等場景下采用無人機操作，可帶來諸多優勢。相比巡視船的航速，無人機飛行速度更快，尤其是固定翼無人機，可在極短時間內率先到達事發現場。無人機在第一時間搜尋到涉事船舶后，可以盤旋在船舶上方，通過多種方式向其告知此處海纜的位置及重要性，避免錨害風險。
無人機還可同時進行現場核實查證、拍攝取證等工作，提升應急處置能力。無人機體積較小、質量較輕，飛行能耗與運維成本較低，可大大減少巡視船頻繁出海的巨大成本，也可降低維護人員海上作業的頻率。無人機的廣泛應用標志著海纜應急事件處置進入?？找惑w化、智能化、人性化的新高度。
基于視頻與紅外的海纜近岸段實時監控
視頻監控具有信息直觀、豐富等優點，作為海纜監測體系的重要組成部分，得到了廣泛應用。針對用于安全監控的視頻錄像，不僅要求其能監視到事件的整個宏觀過程，還要能夠監控到事件發生的每個細節，使監控視頻能夠作為取證材料更好地為事件分析提供依據。
高清視頻監控的技術核心是高速采集攝像機、高速傳輸網絡，及海量存儲需求。部分領域應用的高清監控還應配置自動識別功能，以提高無人值守時的監控效率。
高清視頻監視系統只能實現白天清晰監控，為彌補此不足，可采用紅外夜視系統實現夜間對海纜保護區近岸海域現場船只通航情況的實時監控。利用紅外熱成像技術的原理，成像裝置可模擬物體表面溫度的空間分布并予以實時顯示，紅外夜視監控影像見圖2。

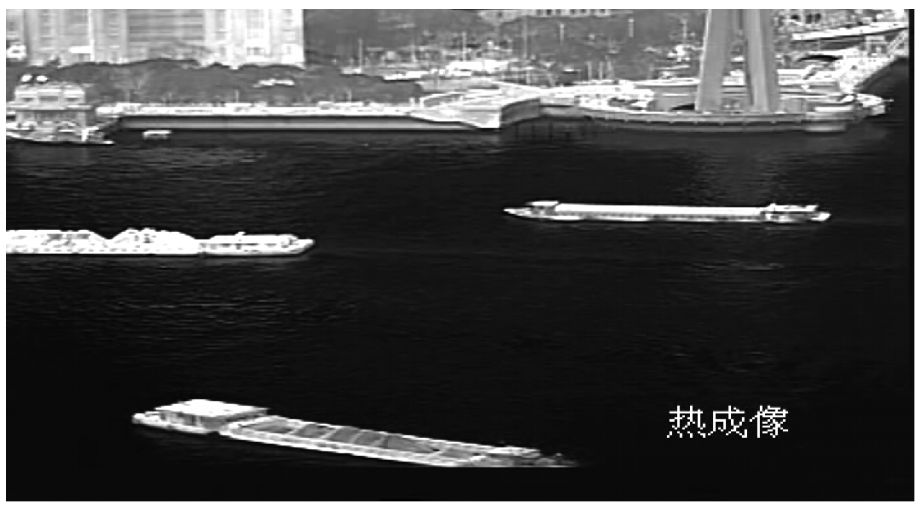

圖2 紅外夜視監控影像
目前，工業級紅外夜視系統監測的有效距離可達十幾千米，能準確辨認5km以外的常規物體，具有超靈敏、超長距離等特性。
海纜路由立體全時監控
海纜路由立體全時監控系統是以雷達、衛星、潛標等為主體，結合近岸監控、水下監控等手段，實現全時立體監控功能，其主要結構見圖3。

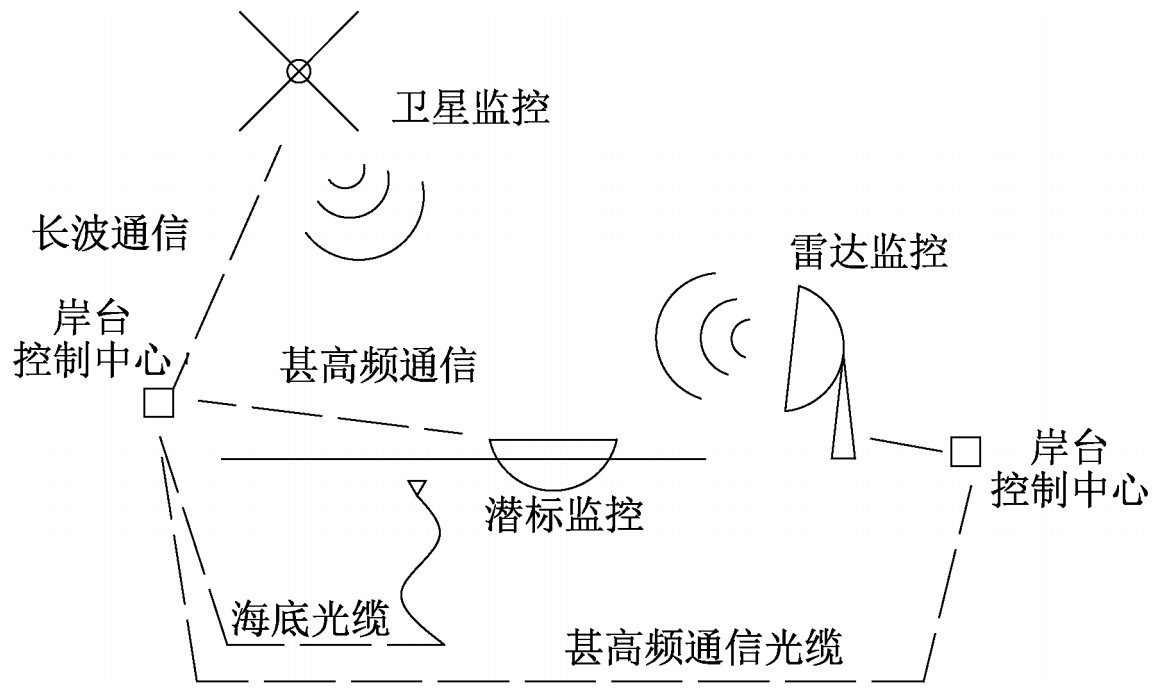

圖3 海纜路由立體全時監控
雷達監控系統負責中短距離海面監控，誤報率低；衛星監控系統負責大范圍海面監控，與雷達監控系統相結合可擴大監控范圍，提高監控精度；潛標監控系統負責近距離監控，獲取目標細節信息。上述監控系統均具備24小時連續工作、實時傳輸?shù)裙δ?，因此可?shí)現全時監控功能。近年來，立體全時監控系統還增加了其他輔助監控手段，如水下聲吶、近岸視頻紅外熱成像監控、故障定位等。
通過整合上述監控系統，建立以岸臺控制為中心的立體監控網絡，可實現對海纜路由的立體全時監控，大大提高海纜運行的安全性與可靠性。
本文闡述了目前國內外主要的、最新的海纜在線監測技術，梳理并說明各種技術的特性和優缺點，有針對性地提出優化和改進海纜在線監測技術的對策與建議。得出的主要結論如下：
1）海纜本體在線監測方面。國內外在分布式光纖監測領域已獲得大量研究成果，并取得顯著進展，但對于其他領域，包括局部放電與護套電壓在線監測等，現有的監測方法尚不成熟，仍存在較大的發展與提升空間。
2）海纜路由在線監測方面。單一的監測方式往往會存在各種局限性與不足，因此涵蓋各監測手段的海纜立體全時監控是今后的發展趨勢。隨著技術的不斷進步，海纜立體全時監控的功能將更加豐富齊全，測量精度更高。
