近年來，高壓直流擠包絕緣電纜工程應用快速發展。1999年，瑞典ABB公司在哥特蘭島建設完成了第一個±80kV直流擠包絕緣電纜工程，此后歐洲逐漸將直流電纜電壓等級提升至±400kV。2019年1月，英國－比利時NEMO-Link ±400kV直流擠包絕緣海底電纜工程投入運行，是世界上首個該電壓等級的直流擠包絕緣電纜輸電工程。
目前，我國直流擠包絕緣電纜技術發展迅速。2013年—2015年，相繼在南澳±160kV多端柔性直流輸電工程、舟山±200kV多端柔性直流輸電工程、廈門±320kV柔性直流輸電工程中得到了應用。2021年12月，如東±400kV柔性直流輸電海上風電項目正式投運，現為我國電壓等級最高的直流電纜輸電工程。目前，三峽陽江青洲五、青洲七海上風電場海底電纜集中送出工程正在穩步推進中，該工程計劃采用±500kV柔性直流輸電技術，通過兩根+500kV直流海底電纜接入陸上集控中心。
隨著高壓直流擠包絕緣電纜輸電工程的陸續建設及絕緣新材料的不斷開發，直流電纜系統的鑒定試驗方法體系也在不斷地發展與完善，目前已建立的直流擠包絕緣電纜系統試驗標準或規范主要有國際大電網會議（CIGRE）技術手冊、國際電工委員會（IEC）標準和我國國家標準。
國內外現行標準
國外標準
2003年3月，CIGRE發布了首個高壓直流擠包絕緣電纜系統試驗技術手冊TB 219。隨著±320kV高壓直流擠包絕緣電纜系統工程的規劃建設，CIGRE于2012年4月發布了TB 496。2017年，CIGRE B1專委會考慮到±500kV及以上高壓直流擠包絕緣電纜系統工程的需求，成立了新的工作組來制定±800kV及以下高壓直流擠包絕緣電纜試驗的技術手冊，同年IEC發布了其第一個高壓直流電纜標準IEC 62895：2019。2021年11月，CIGRE TB 852發布，替代了原有的CIGRE TB 496技術手冊。
國內標準
2007年，國內開始了高壓直流擠包絕緣電纜的設計和評估研究。2012年，為了響應國內新產品研發和工程應用的需求，國家電纜質量監督檢驗中心（TICW）參照CIGRE TB 496、IEC 62067：2011、IEC 60840：2011、CIGRE TB 171和CIGRE TB 490等技術文件，結合直流電纜的使用環境和條件，編制發布了TICW 7—2012《額定電壓500kV及以下直流輸電用擠包絕緣電力電纜系統技術規范》。我國±160kV、±200kV和±320kV柔性直流輸電示范工程所采用的電纜和附件均將該技術規范作為試驗依據，并通過了相關考核。
2015年5月，國家標準GB/T 31489.1—2015正式發布。2020年12月，GB/T 31489.2—2020、GB/T 31489.3—2020和GB/T 31489.4—2020進一步完善了我國直流電纜系統試驗標準體系。
標準適用范圍
IEC 62895：2019、CIGRE TB 852和GB/T 31489.1—2015所適用的電壓等級、產品類型見表1。

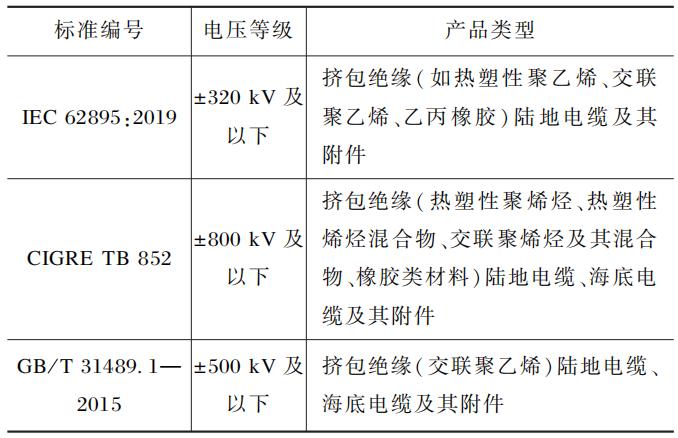

表1 標準適用范圍
為了滿足日益擴大的電能傳輸需求，直流電纜系統也在向更高電壓等級、更大傳輸容量發展。由于電壓等級和產品類型的規定，相較于CIGRE TB 852 和GB/T 31489.1—2015，IEC 62895：2019在高電壓、大容量直流擠包絕緣電纜輸電工程中的應用被限制。
標準主要內容
IEC 62895：2019沿用了IEC 62067：2011的標準結構，結合CIGRE TB 496中的試驗項目進行編制，規定了直流陸地電纜系統的試驗方法及要求。
GB/T 31489.1—2015規定了直流電纜系統的試驗方法和要求；GB/T 31489.2—2020、GB/T 31489.3—2020和GB/T 31489.4—2020為產品標準，分別規定了陸地電纜、海底電纜及其附件的使用特性、產品命名、技術要求、標志、試驗、驗收規則、包裝、運輸和貯存等內容。其中，GB/T 31489.2—2020和GB/T 31489.3—2020根據絕緣材料性能，將電纜的工作溫度區分為70℃和90℃，并規定了電纜的關鍵材料、結構尺寸和性能要求等，為國內直流電纜的研發制造及工程應用提供參考。
CIGRE TB 852在CIGRE TB 496的基礎上進行了修訂和補充，對電纜系統的試驗方法和要求進行了規定。
CIGRE TB 852的主要變化之一就是根據電纜的額定電壓和設計電場將電纜系統分為高壓直流輸電（HVDC）電纜系統和超高壓直流輸電（EHVDC）電纜系統。當電纜及其附件的電壓不大于400kV，且電纜的設計平均場強不大于20kV·mm-1時，稱為HVDC電纜系統，超出此范圍時，則稱為EHVDC電纜系統。
IEC 62895：2019、CIGRE TB 852和GB/T 31489.1—2015等3個標準均對預鑒定試驗、型式試驗、例行試驗、抽樣試驗和安裝后試驗做出了規定。另外，CIGRE TB 852 和GB/T 31489.1—2015還概括了電纜系統開發試驗應涵蓋的內容。
對于EHVDC電纜系統，CIGRE TB 852增設了熱穩定試驗。當已鑒定合格的電纜系統發生變化時，如電纜或附件的材料、制造過程、設計（結構）、設計場強水平，CIGRE TB 852提供了試驗程序選擇指南以減少該電纜系統的上市時間和鑒定成本，同時新增預鑒定擴展試驗程序。考慮到直流電纜系統可能會出現的新型過電壓，CIGRE TB 852推出了特殊的暫態過電壓試驗以研究和解決項目特定問題。
根據 IEC 62895：2019、CIGRE TB 852和GB/T 31489.1—2015，直流電纜系統的鑒定試驗主要包括型式試驗、預鑒定試驗、熱穩定試驗和預鑒定擴展試驗。
型式試驗
型式試驗包括電氣試驗和非電氣試驗，驗證電纜系統是否符合性能要求。
在電氣試驗項目中，IEC 62895：2019、CIGRE TB 852和GB/T 31489.1—2015均包括機械試驗、負荷循環試驗、疊加沖擊試驗、隨后的直流電壓試驗、附件的附加試驗、半導電屏蔽電阻率試驗。在此基礎上，IEC 62895：2019增加了機械試驗后的電纜外護套直流電壓試驗；GB/T 31489.1—2015增加了導體直流電阻、絕緣空間電荷及電導率測試項目；CIGRE TB 852在附件的附加試驗中增加了帶分段絕緣終端和復合套管終端的試驗程序。
在非電氣試驗項目中，IEC 62895：2019、CIGRE TB 852和GB/T 31489.1—2015 規定的絕緣和護套的機械物理性能的試驗項目和要求基本一致。除此之外，GB/T 31489.1—2015還規定了微孔、雜質和突起試驗，以及非金屬外護套的刮磨試驗和鋁套的腐蝕擴展試驗；CIGRE TB 852增加了絕緣材料交聯副產物試驗、熱塑性絕緣的高溫壓力試驗。針對低交聯度交聯聚乙烯（LXLPE）絕緣材料，CIGRE TB 852、GB/T 31489.2—2020和GB/T 31489.3—2020中規定了其熱延伸試驗的負荷條件為5N·cm-2，為目前使用較多的LXLPE絕緣材料提供了試驗依據。
預鑒定試驗
預鑒定試驗的目的是證明某個電纜系統具有長期運行性能。IEC 62895：2019、CIGRE TB 852和GB/T 31489.1—2015在預鑒定試驗內容上的規定保持一致，基本的試驗程序包括長期電壓試驗、疊加沖擊電壓試驗和檢查，僅IEC 62895：2019規定在預鑒定試驗前需要進行機械預處理。
熱穩定試驗
熱穩定試驗用于考察EHVDC直流電纜系統的熱穩定性。以下情況可能會導致電纜熱失效：①導體因負載電流產生的熱量多于電纜和周圍環境所能散發的熱量；②絕緣介質損耗導致局部絕緣溫度升高，由于直流電導率和溫度、電場相互影響，溫度升高又進一步加劇了介質損耗。因此，為了指出電纜絕緣系統不會過熱所需的最小外部熱通量，CIGRE TB 852定義了電纜導體最高運行溫度（Tcond，max）和電纜內最小絕緣溫差（△Tmin）。
熱穩定性試驗期間，首先，加熱試驗電纜和參考電纜直至導體溫度到達Tcond，max并維持穩定，可以在電纜周圍布置合適的隔熱層，將△Tmin控制在所需要的值。隨后，確保試驗電纜和參考電纜加熱電流一致，僅在試驗電纜上施加1.45倍的額定電壓，參考電纜的介質損耗可以忽略不計。電流和電壓保持規定的時間后，比較試驗電纜和參考電纜的護套溫度，當試驗電纜護套和參考電纜護套在標準規定時間內的溫差滿足要求時，則認為完成了熱穩定性試驗?？梢酝ㄟ^提高△Tmin重復進行該試驗，直至滿足標準要求。通過熱穩定試驗獲得避免電纜絕緣系統過熱的必要的熱通量數據，可作為直流電纜系統設計的重要參數。
預鑒定擴展試驗
CIGRE TB 852規定了電流源換流器（LCC）系統和電壓源換流器（VSC）系統的預鑒定擴展試驗程序。當電纜系統發生變化時，保證被測電纜系統高可靠性的同時避免重復進行太多耗時的鑒定試驗，具體試驗步驟見表2，其中，U0為額定電壓；UP2，O為正（或負）極性直流電壓疊加異極性操作沖擊電壓；UP1為正（或負）極性直流電壓疊加異極性雷電沖擊電壓。

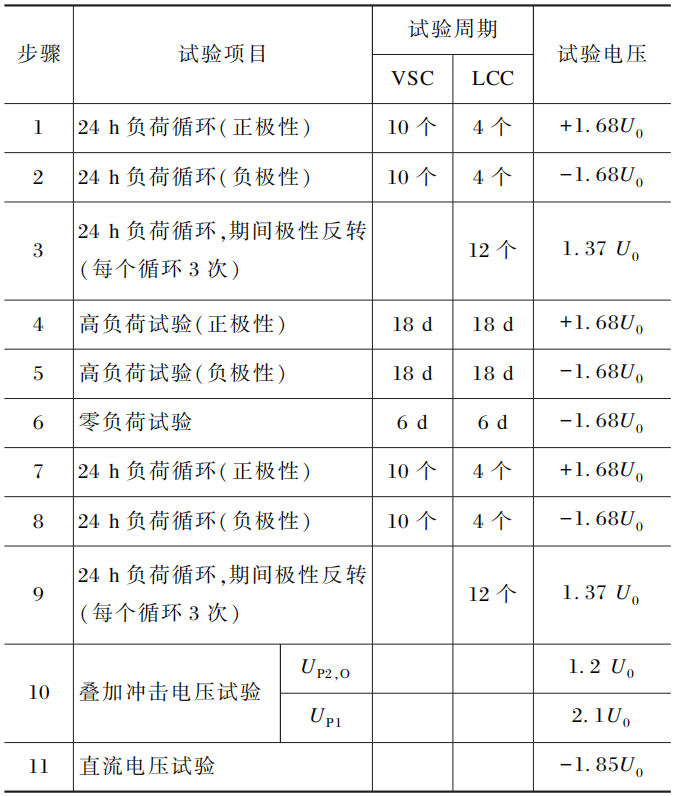

表2 預鑒定擴展試驗步驟
目前，國內研發的直流陸地電纜系統的電壓等級已達±535kV，直流海底電纜系統的電壓等級也達到了±525kV，電纜的絕緣材料均采用交聯聚乙烯，主要來源于北歐化工。
型式試驗
2017年7月和2018年8月，國內分別完成了±525kV和±535kV直流陸地電纜系統的型式試驗。2021年10月，國內完成了導體正常工作溫度為90℃的±535kV直流電纜系統的型式試驗。
2020年2月，國內首次完成±400kV直流海底電纜系統（含工廠接頭）的型式試驗。2022年10月，國內首次完成了±525kV直流海底電纜系統（含工廠接頭）的型式試驗。
以上型式試驗中電纜及附件均由國內企業設計制造，試驗信息見表3。

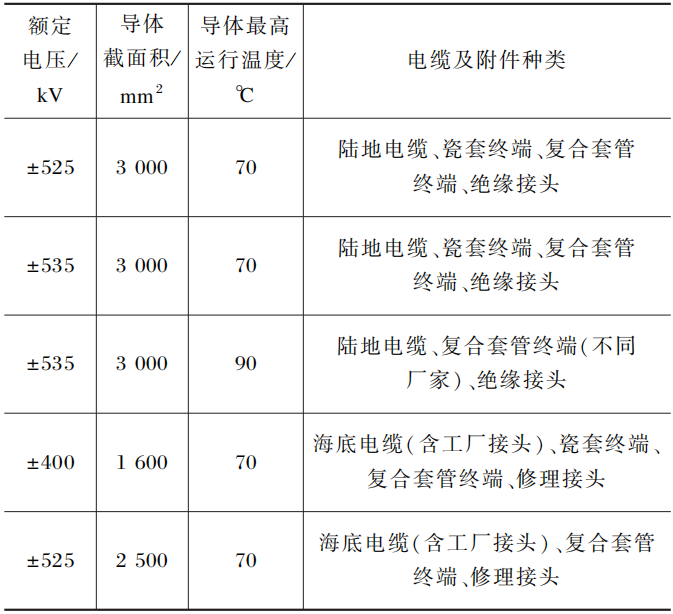

表3 型式試驗的電纜及附件
±525kV直流海底電纜系統順利通過型式試驗，標志著我國直流海底電纜系統的設計和制造技術水平邁入了世界先進行列。
預鑒定試驗
2022年11月，國內研發的±525kV直流電纜系統首次完成了預鑒定試驗，試驗回路包括直埋敷設、穿管直埋敷設和空氣中敷設。附件包括復合套管終端、絕緣接頭、直通接頭等。試驗回路示意圖見圖1。

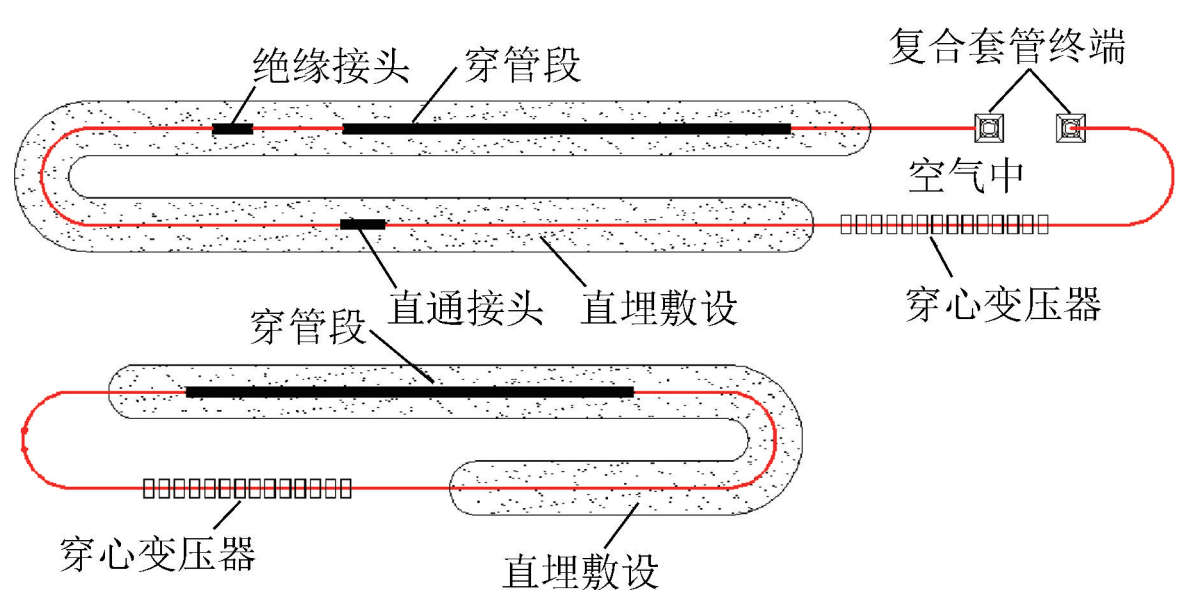

圖1 ±525kV直流電纜系統
預鑒定試驗回路示意圖
2022年7月，國內首次完成了±400kV直流海底電纜系統的預鑒定試驗，試驗回路由海底電纜（含工廠接頭）、陸地電纜、復合套管終端、海陸過渡接頭和修理接頭組成。采用直埋敷設、穿管直埋敷設、空氣中敷設和模擬海水中敷設，試驗回路示意圖見圖2。

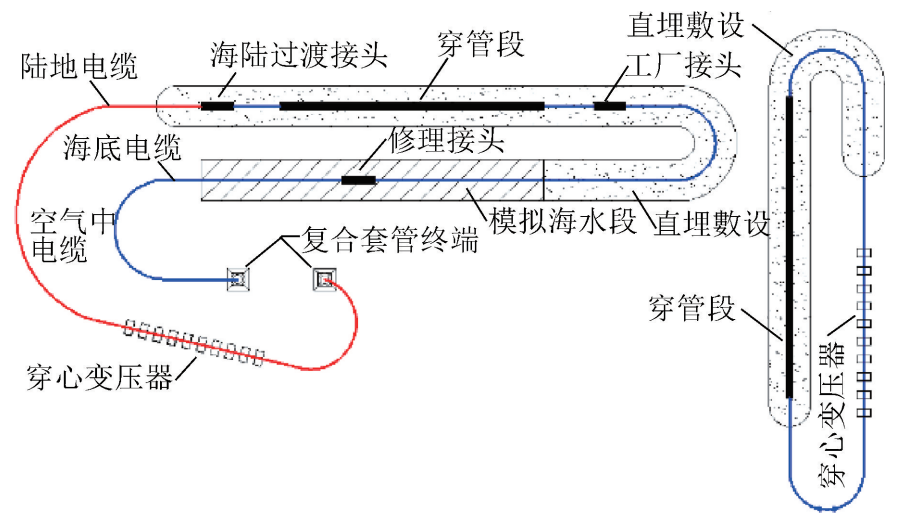

圖2 ±400kV直流海底電纜系統
預鑒定試驗回路示意圖
國內研發的±525kV直流陸地電纜系統和±400kV直流海底電纜系統最大限度模擬工程實際敷設環境下的長期運行性能均已得到了驗證。目前，以±525kV直流海底電纜系統為試驗對象的預鑒定試驗正在進行。
1）國內已建成完整的±500kV及以下擠包絕緣高壓直流電纜系統標準體系，支撐我國高壓直流電纜輸電工程從±160kV到±400kV的跨越式發展。國內外制定直流擠包絕緣電纜系統試驗標準時的技術積累和工程應用經驗不盡相同，在部分試驗項目的設置和細節處理的規定上有所差異，但核心部分內容基本保持一致。CIGRE TB 852進一步改進和完善了直流電纜系統的試驗標準內容，可在未來相當一段時間內指導更高電壓等級直流電纜系統的開發與檢測評價。
2）國內直流擠包絕緣電纜和附件的技術穩步發展，直流電纜系統的開發已達到±500kV水平。目前，國內正在集中解決海底電纜工廠接頭可靠性等關鍵問題，并向更高電壓等級開展研發工作。
